Технические характеристики:
|
Наименование |
Параметры |
|
Нагрузка на крюке номинальная, т |
- 80 |
|

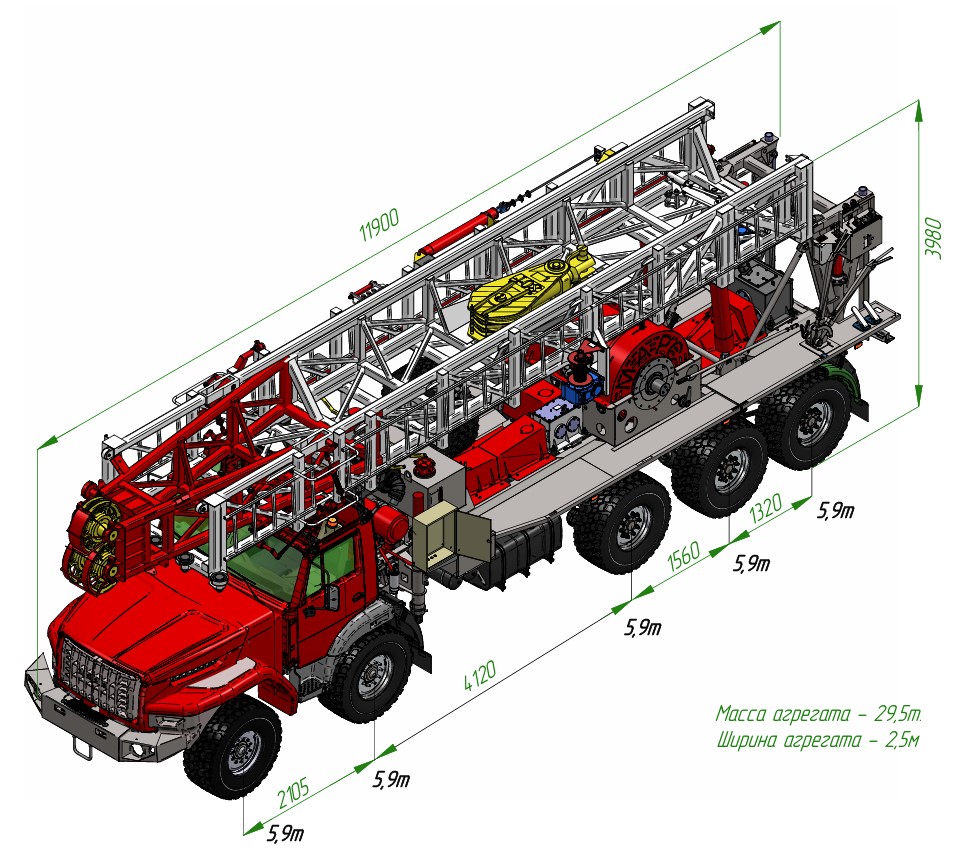

Габаритные размеры в составе автопоезда: - длина, мм., не более - ширина, мм., не более - высота, мм., не более |
12000 2 500 4000 |
|
Максимальная скорость передвижения установки, км/ч, не более |
- 45 |
|
Монтажно-транспортная база,: Тип шасси Тип ошиновки Нагрузки на оси: |
-самоходное шасси 10х8, 10х10 мосты КамАЗ - вездеходное, с односкатной ошиновкой - не превышают 7т на ось. |
|
Исполнение кабины шасси |
Капотное/бескапотное на выбор заказчика |
|
Привод: |
Дизельный привод (двигатель ЯМЗ-238Д-40 с КПП ЯМЗ 2381-36 (ПД200.0000100-34401) |
|
Номинальная мощность, кВт (л.с.) Коробка перемены передач |
- 234 (330) при 2100мин-1 - механическая, восьмиступенчатая |
|
Мачта, шт. Тип
|
- 1 Телескопическая, ферменной конструкции, двухсекционная с кронблоком и крюкоблоком и манифольдным стояком. |
|
Управление установкой мачты Высота мачты от земли до оси кронблока, м Наибольшая высота подъема крюка, м Подъем/опускание мачты Выдвижение верхней секции:
Кронблок: диаметр роликов кронблока по дну канавки, мм |
- гидравлическое и дистанционное (кабель - 35м) - 21,5 + 0,2; -16,5 - выполняется двумя гидроцилиндрами; - полиспастовая, с помощью гидроприводной лебедки; установлено противополетное устройство - четырехшкивный; - не менее 575 |
|
Вертикальный манифольд
Условный диаметр проходного отверстия, мм Допустимое давление, макс., МПа |
БРС2, с тройником для подсоединения датчика давления. 50,0 32 |
|
Электрооборудование установки - напряжение - питание рабочих систем - аварийное освещение |
Во взрывозащищённом исполнении - 24 В - от генератора силовой установки - от аккумуляторной батареи |
|
Талевая система, компл. Оснастка Диаметр талевого каната, в мм: |
- шестиструнная - 3´4 - 25 |
|
Раскрепитель резьбовых соединений для раскрепления, закрепления труб, шт. Месторасположение Тяговое усилие, кН, не менее, Ход штока, мм, не менее |
- 1 - гидроцилиндр двухстороннего действия закреплен шарнирно на мачте. - 50 - 1000 |
|
Буровая лебедка, Тип
Вспомогательный тормоз
|
- цепная с вынесенной пневматической фрикционной муфтой или шестеренная, со встроенной пневматической муфтой; - буровой барабан имеет канавки типа Лебуса, оборудован ленточным тормозом, успокоителем талевого каната; -Возможность установки вспомогательного дискового тормоза буровой лебедки для безопасного спуска колонны. |
|
Тип привода механического ротора РУ 80х400, цепь 2ПР44,45
|
- передача вращения на комбинированный (карданный и цепной) привод механического ротора, с реверс-редуктором и устройством пневмотормоза категория размещения 1 по ГОСТ 15150 |
|
Пост бурильщика, Тип |
Расположен на уровне пола настила установки. Открытого исполнения, с каркасно-тентовым укрытием; |
|
Вспомогательная лебедка, шт. Тип Тяговое усилие, кН, не менее Диаметр каната по ГОСТ 2688-80 Управление Грузозахватный механизм, крюк |
- 1 - с гидрообъемным приводом - 16 - 13,0 - организовано на пульте бурильщика. - крюк самозакрывающийся, грузоподъемностью 3 т |
|
Гидравлическая система, двухконтурная
|
- один контур с гидронасосом НШ-50, для привода вспомогательных элементов (гидроопоры передние и задние, гидродомкраты подъема мачты, гидромотора лебедки выдвижения верхней секции, вспомогательной лебедки и цилиндров гидрораскрепителя) - второй контур с гидронасосом 310.3.112, для привода гидравлического ключа |
|
Пневмосистема |
- питание от компрессора ДВС с осушителем воздуха и влагоотделителем в пневматической системе. |
|
-срок службы, лет, не менее |
-9 |
